■86mm系列剎車步進電機特性
l 失電制動，掉電保護電機及設備的安全;
l 反應時間是普通彈簧壓緊電磁制動器的1/10;
l 體積小，保持扭力大，并可線性調節;
l 完全實現高速零損耗靜音運行，超長壽命表現;
l 功耗小，熱平衡溫度低;
l 使用中無需高速氣隙，任意角度實現均衡制動;
l 大溫度范圍內提供穩定的制動扭矩;
l 外形訂制，可與電機緊密配成一體;
l 高精度定位步進電機、伺服電機，特別是Z軸運動系統的首選制動單元。
■ 86mm系列剎車步進電機選型參數表
|
型號 |
制動力矩 |
額定力矩 |
電壓 |
歩距角 |
額定電流 |
電阻 |
每相電感 |
絕緣等級 |
|
NM |
NM |
A |
Deg |
A |
Ω |
mH |
|
|
|
SS3403A60D |
1.5 |
8.2 |
3.6 |
1.8 |
4.5 |
1.1 |
2 |
B |
■ 86mm系列剎車步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS3403A60D |
MD2778 |

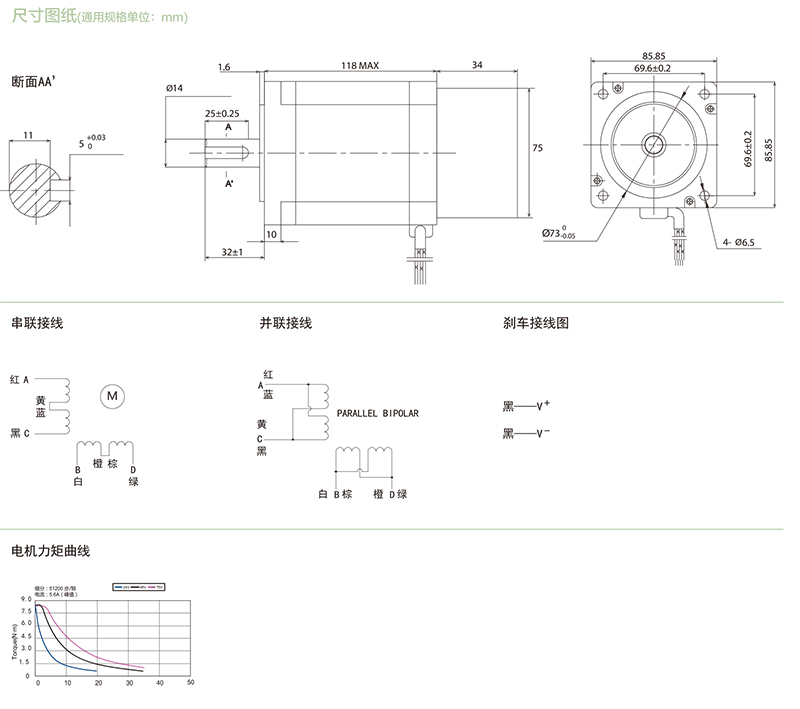

■ 86mm系列剎車步進電機尺寸圖及接線圖
